    球铰支座设计参数及安装

    发布时间:2020/04/23 点击量:0
    基础加固项目案例

    支座的主要技术性能

    1、能够承受竖向载荷;

    2、具备相当的抗竖向拔力的性能,保证竖向受拔时上下结构不脱节,且能正常转角;

    3、具备抗水平剪力的性能,保证水平受力时不脱落;

    4、可满足水平位移要求;

    5、可满足万向转动,万向承载;

    6、支座材质为合金铸钢,充分满足工程寿命年限。
    设计依据
    1、建筑设计规范:GB50017-2003《钢结构设计规范》;
    2、国家标准:GB/T17955-2009《桥梁球型支座》;
    3、交通标准:JTGD62-2004《公路钢​筋混凝土及预应力​混凝土桥涵设计规范》;
    4、建筑设计规范:GB5001-2001《建筑抗震设计规范》。​

    支座设计参数
    1、支座竖向压力分为300KN、500KN、1000KN、1500KN、2000KN、2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN.
    2、支座竖向抗拔力取其竖向荷载的50%内;
    3、支座水平抗剪力取竖向荷载的30%~40%;
    4、设计转角为0.02rad,也可根据实际情况在0.02~0.08rad范围内做相应设计;
    5、位移型支座根据其位移形式不同将其相应位移量设为±60~±100,也可根据实际需求设计;
    6、支座滑动摩擦系数u≤0.03(-25°C~+60°C).

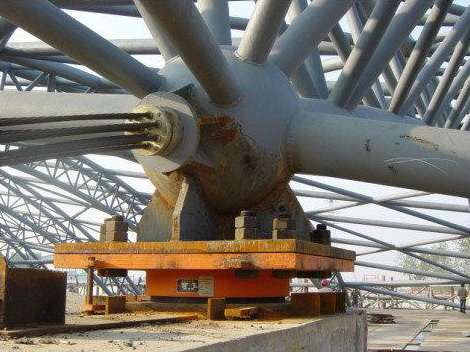

    ​球铰支座的安装
    1、支座的安装方案、连接形式应与结构设计人员具体商定,以保证上、下部结构与支座的可靠连接和功能发挥。
    2、下部钢筋砼柱的标号不得低于C40级。
    3、柱内配筋应参考本支座设计时的研究分析结果,即在自柱顶沿柱轴线方向柱脚方向的0.25b至0.6b的高度范围内(b为柱截面宽度),增大水平箍筋截面的配置,其增加量依承载力分析结果确定。
    4、活动支座根据设计需要在上支座板与滑板之间设置偏值。
    5、支座和预埋钢板​的连接若采用焊接时,要采取降温措施,或对边断续焊的方法,防止支座钢件过热而损坏聚四​氟乙烯板,橡胶密封​圈和5201硅​脂。
    6、安装前应使下部结构的标高和水平度满足设计要求。支座四角高差不大于1㎜。
    7、支座中心线应与主梁中心线及下部结构安装线重合。
    8、支座安装就位后,底板与预埋钢板焊接就符合设计要求。待梁体施工完毕后,应立即拆除临时连接件​。
    9、支座安装时必须将上支座板与下支座板的连接件安装好,待支座安装就位完成后拆除,并立即安装上防​尘罩(防尘罩为橡​胶板,同现场施工单位负责安装)。​

    主要技术性能
    1、支座反力(竖向承载力)分为15级:1500KN,2000KN,2500KN、3000KN、4000KN、5000KN、6000KN、7000KN、8000KN、9000KN、10000KN、12500KN、1500KN、17500KN和20000KN。
    2、支座轩角分为0.02、0.04、0.06rad.
    3、支座位移量:活动支座(双向和单向)位移分5级:±50、±100、±150、±200和±250mm,双向活动支座的横向位移为±40mm。
    4、支座承受的水务是:单向活动支座(DX)横桥向承受水平力及固定支座(GD)承受水平力为支座反力的10%。​
