咨询热线

010-61271985 13134241891

精工品质,追求卓越,为建筑精品保驾护航!

产品分类

classify

    咨询热线

    010-61271985 13134241891
    地址:北京市大兴区黄村东大街38号
    电话:010-61271985 13134241891
    传真:010-61271985
    邮箱:sywy@saiguweiye.com

    技术研发

    预应力管道注浆料的施工要点

    发布时间:2022/02/27 点击量:0

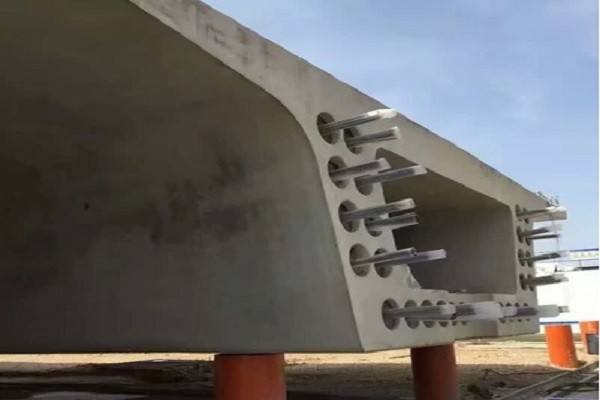

    中铁八局一公司承建琴鹤大桥项目

    一、预应力管道注浆料的5大特性:

    1. 耐久性好:

    产品整体都采用了无机材料配比而成,老化及钢筋锈蚀的问题都是不存在的。而且抗压强度稳定在50Mpa以上,实际应用到项目之中,1年左右强度大概是63左右,非常得耐用。

    2. 压浆还具有饱满早强、微膨胀等特性,3小时的膨胀率在2-3之间,3天强度就可以达到20Mpa之上。

    3. 具有高充盈性:可以一次性的完成压浆,不需要进行多次压浆,管道内的浆体密实且无孔隙,不空鼓。

    4. 不锈蚀也是本材料的一大特点,如果预应力钢筋一旦被锈蚀,那么工程的质量就会受到很大的影响,严重的话还会导致整体的开裂或者脱落,而这种材料就是因为不锈蚀的特点,所以用起来工程也会更加可靠。

    5. 使用方便:操作简便对工程方是一个很好的特点,工程方如果自己配置预应力孔道注浆料,则往往会因为工人的操作、配料配比等问题导致工程的质量不够统一,而这种材料现场只需要按照要求加入定量的水搅拌就可以使用,完全不需要担心配料问题。


    二、实际的参数超出业内普遍指标,施工质量更加牢靠

    本材料的优势强大,对于工程方也是很大的助力,那么它需要进行什么特殊的操作吗?

    答案是不需要的!

    三、施工方式:

    它完全可以根据正常的注浆料一样操作,而且它还会比普通的注浆料效果要好。

    1、施工设备:

    搅拌机的转速不得低于1000r/min,浆叶的最高线速度则可以限制在15m/s以内。压浆机是采用连续式压浆泵。所以其压力表的最小分度值不得大于0.1MPa。还可以选用真空辅助压浆工艺,真空泵应该可以达到-0.1MPa的负压力。

    2、搅拌工艺:

    在进行搅拌前,必须要清洗施工设备,不可以有残渣。并且湿润设备,保证排除设备中多余的积水,还要检查搅拌机的过滤网,在压浆料由搅拌机进入储料罐时,必须要经过过滤网,过滤网空格不得大于2×2mm。

    3、浆体搅拌操作顺序:

    首先要在搅拌机中先加入实际拌合水的80~90%,然后再开动搅拌机,均匀的加入全部粉料,搅拌够2min,接着加入剩下的10~20%的拌合水,继续进行搅拌2min,搅拌时间一般建议不超过4min。搅拌均匀后,检验搅拌罐内的浆体流动度,其流动度如果在规定的范围内即可通过过滤网进入储料罐。浆体在储料罐中继续进行搅拌,以确保浆体的流动性。


    4、压浆工艺:

    ①.在准备压浆的时候,先开启压浆泵,使浆体可以从压浆管中排出,并排除空气、水和稀浆。当排出的浆体流动度和搅拌罐中的流动度保持一致时,就可以开始进行压浆。压浆的最大压力一般不建议超过0.6Mpa。压浆应达到管道的另一端饱满和出浆,并且应该达到排气孔排出与规定流动度相同的浆体为止。关闭出浆口之后,应该保持不小0.5 Mpa的一个稳定期,该稳定期不建议少于5min。对于连续进行压力补浆时,让管道内的水浆悬浮液可以自由地从出口端流出。再次泵浆,直到出口端有匀质的浆体流出,0.5Mpa的压力下保持够5 min。此过程可重复1~2次。压浆后应该根据出浆的密实情况后决定是否需要补灌,必须要使压浆孔完全的密实。

    ②.真空辅助压浆工艺:在进行压浆前,应该先进行抽真空,使管道内的真空度稳定在-0.08~0.1Mpa之间。真空度稳定后,应该立即的开启管道压浆端阀门,同时开启泵进行连续压浆。压浆顺序:先下后上,同一管道压浆连续进行,一次性完成。

    5、终张拉完毕,必须尽快的进行管道压浆,一般建议不超过48h。

    6、压浆及压浆后的3d内,梁体及环境温度不得低于5℃,浆体温度应保持在5℃~30℃之间,否则应该采取措施以达到要求。

    7、高温条件下(35℃以上)不宜施工。禁止在施工的过程中由于流动度不够则进行额外加水。

    8、在低温条件下,在压浆剂中使用防冻剂的时候,不可以含有氯离子和亚硝酸盐。

    地址:北京市大兴区黄村东大街38号    电话:010-61271985 13134241891    传真:010-61271985
    技术支持:西里传媒   ICP备案编号:京ICP备09026381号    版权所有:灌浆料厂家|特种灌浆料|高强无收缩灌浆料|风电基础二次灌浆料|厂家直销|北京赛固伟业科技有限公司
